エイトクイーン問題をAlloyで解いてみる

自然数の区間をAlloyで書いてみる」より:

ある目的から、自然数区間 {0, 1, 2, ..., n} の性質の一部を抽象した構造が欲しくなりました。

「ある目的」とは、エイトクイーン問題を解くことです。

エイトクイーンは、「ある条件を満たすパターンを検索して列挙する」タイプの問題のなかでも典型的なモノです。Alloyにやらせるにはウッテツケの例題でしょう。

内容:

  1. エイトクイーン問題を解いた結果
  2. 問題の分析と定式化
  3. Eightの定義
  4. エイトクイーン問題の定義
  5. 解の検索
  6. 結果のエクスポートと加工
  7. 結果の表示
  8. Alloyサーバーが欲しい

エイトクイーン問題を解いた結果

次は、Alloyアナライザーが見つけてきたエイトクイーン問題の解のひとつです。

縦・横・斜め、どの方向の直線上にも、2つのクイーン(「Q」と書いてある)がいないような配置になっています。エイトクイーン問題の解はたくさんあります。他の解(5つだけですが)は、http://www.chimaira.org/tools/alloy-8queens.html に貼り付けてあります。

問題の分析と定式化

Eight = {1, 2, 3, 4, 5, 6, 7, 8} とします。8人のクイーンに、1から8の番号をふります。つまり、次のように定義します。

  • Queens := Eight

クイーン達を配置する盤は8×8マスなので、Eight×Eight = {(1, 1), (1, 2), ..., (8, 8)} と考えられます。

  • Board := Eight×Eight

盤を、x座標もy座標も整数である点(格子点)と考えます。q∈Queens に対して、f(q)∈Board である写像 f:Queens→Borad がクイーン達の配置に対応します。p≠q ならば、(f(p) のx座標)≠(f(q) のx座標) でなくてはならないので、クイーンの番号と盤上のx座標を一致させておきましょう。そうすれば、x∈Eight に対するy座標 h(x)∈Eight が決まれば配置が決まることになります。

x∈Eight に対する h(x) を、x番目のクイーンの高さと呼ぶことにします。h(1), h(2), h(3), h(4), h(5), h(6), h(7), h(8) に関して、「縦・横・斜め、どの方向の直線上にも、2つのクイーンがいない」という条件を書き下し、その例(モデルインスタンス)をAlloyアナライザーに検索させればいいでしょう。

Eightの定義

前節の説明では Eight = {1, 2, 3, 4, 5, 6, 7, 8} としましたが、Eight = {0, 1, 2, 3, 4, 5, 6, 7} のほうが取り扱いが少し便利なので0からはじめます。しかし、Alloyの整数は使わずに(今回の目的には組み込み整数はふさわしくない)自然数区間を自分で定義することにします。orderingライブラリを使えば線形順序を入れられますが、練習問題では車輪の再発明もアリですから、全部自前でやってみます。

Eight = {0, 1, 2, 3, 4, 5, 6, 7} のような自然数区間の性質を定義したのが「自然数の区間をAlloyで書いてみる」のintervalモジュールです。少し手直したしたので再掲します。区間の要素数は、必ずしも8じゃなくてもいいです。

-- 自然数の区間 {0, 1, 2, ..., n}
module interval

sig Interv {
 -- 後者
 next: lone Interv,
 -- 順序
 private gt : set Interv,
 private ge : set Interv,
 -- 距離
 private delta0: Interv ->one Interv,
 delta: Interv ->one Interv
}

-- ゼロと最後の数
-- この定義により、ゼロと最後の数は異なることになる。
one sig zero, last extends Interv {}

-- nextに関する公理
fact next {
 {
  -- lastのnextは存在しない
  no last.next

  -- last以外ではnextが一意に定義されている
  all x: (Interv - last) |
    one x.next

  -- ゼロからの可達性
  zero.*next = Interv
 }
}

-- gt, geに関する公理(定義)
fact order {
 {
   gt = ^next
   ge = ^next + Interv<:iden
 }
}

-- delta0に関する公理
fact delta0 {
 -- x < y ならば、定義されている範囲内で δ0(x, y.next) = δ0(x, y).next
 all x, y: Interv |
 {
   x.delta0[x] = zero

   y in x.*next implies
     (x.delta0[y.next] in (x.delta[y]).next)
 }
}

-- deltaに関する公理
fact delta {

 all x, y: Interv |
   -- x ≦ y ならば、δ = δ0
   y in x.*next implies (delta = delta0)
   -- それ以外では、δ(x, y) = δ(y, x)
   else x.delta[y] = y.delta0[x]
}


/* 確認用のアサーション */


-- 距離ゼロな2点は等しいこと
assert dist_zero {
 all x, y: Interv |
  x.delta[y] = zero => x = y
}

-- 距離に関する不等式
assert dist_ineq {
 all x, y, z: Interv |
  y in gt[x] and z in gt[y]
  =>
  {
    x.delta[z] in (x.delta[y]).gt

    x.delta[z] in (y.delta[z]).gt
  }
}

check dist_zero for 4
check dist_ineq for 4

エイトクイーン問題の定義

横(水平方向)に二人のクイーンが揃わない、対角線方向にも二人のクイーンが揃わないことを条件として書き下します。このとき、intervalモジュールで定義したdelta関数(関数とみなせる関係)を使います。

-- nクイーン
module queens
open interval

/* interval/delta をプライベートにして
 * 絵から消したいのだけど、
 * できないの?
 */

-- 盤上のクイーン達の配置を、クイーンの高さ(鉛直方向座標値)で表現する
one sig Queens {
 height : Interv ->one Interv
}

-- 複数のクイーンが同じ水平線上にいない
fact horiz_safe {
 all x, y: Interv |
   x != y => Queens.height[x] !=  Queens.height[y]
}

-- 複数のクイーンが同じ対角線上にいない
fact diag_safe {
 all x, y: Interv |
   x != y
   =>
     x.delta[y] != (Queens.height[x]).delta[Queens.height[y]]
}

pred show {}

pred eight {
 #Interv = 8
}

/* コマンド */
run show for 4
run eight for 8

解の検索

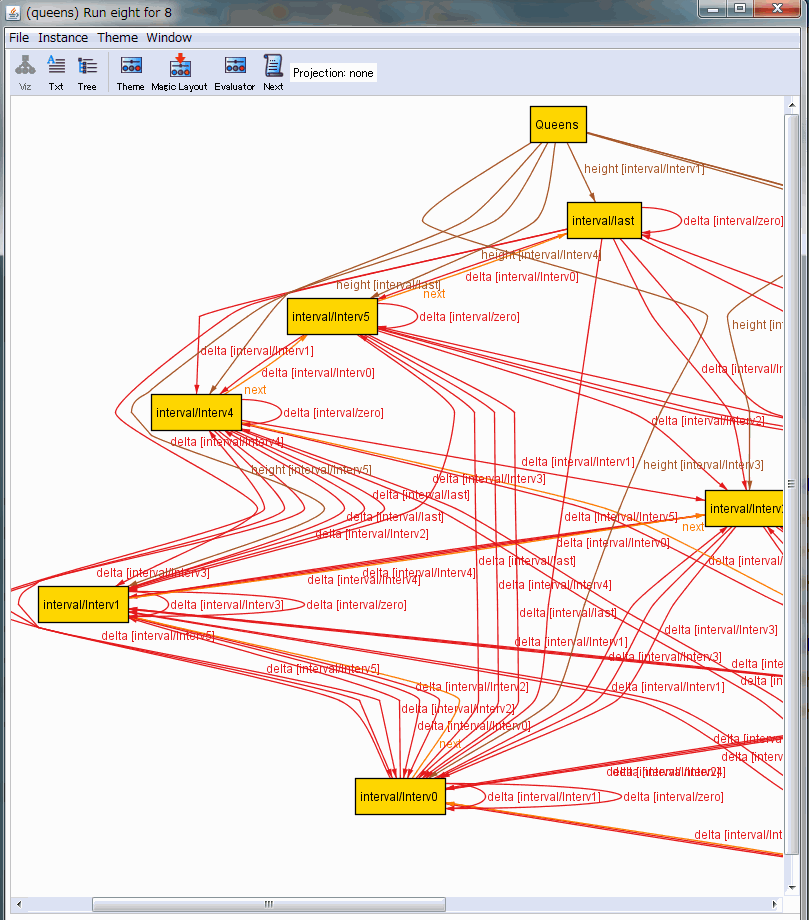

Alloyアナライザーで、run eight for 8 というコマンドを実行します。すると、アナライザーはエイトクイーン問題の解を探し当てます。しかし、Alloyビジュアラザーで解を表示してもナンダカわかりません

線がグチャグチャしているせいでもなくて、線をスッキリさせてもナンダカわかりません

Nextボタンを押すと別解を次々に出しますが、次々にナンダカわからない絵が出てきます。

結果のエクスポートと加工

Alloy 4.2 Release Candidateのビジュアラザーでは、[File]-[Export To]-[XML]により、アナライザーの探した検索結果(モデルインスタンス)をXMLファイルとして書き出せます。この機能を使って、エイトクイーン問題の解をファイルにします。

エイトクイーン問題の解の本質は、[4, 0, 7, 3, 1, 6, 2, 5] のような長さ8の整数値リストに過ぎません。XMLファイルからこのようなデータを抜き出しましょう。Pythonとlxmlライブラリを使うことにしました。XPathも使えますしね。以下のコードは quick and dirty なシロモノですが、コメント(doc-string)だけは足しておきました。

# -*- coding: utf-8 -*-
#
# queens to HTML-table

from lxml import etree

_DEBUG = False;

def debug_print(message):
    if _DEBUG:
        print "** " + message

ZERO = 'interval/zero$0'

def make_next_map(tree):
    """
    nクイーンのAlloy出力のXML element tree 形式から
    next関係を記述した辞書を作成

    next_map(この関数の戻り値)は、
    Alloyアトムのラベルをキーとして、nextアトムのラベルを値とする。
    """
    next = tree.xpath('/alloy/instance/field[@label="next"]/tuple')
    next_map = {}
    i = 0
    while i < len(next):
        next_map[next[i][0].get('label')] = next[i][1].get('label')
        i += 1
    return next_map

def next_map_to_list(next_map):
    """
    make_next_mapの出力である辞書から
    Atomラベルのリストを返す。
    この関数の戻りは、next関係が規定する全順序により
    Atomラベルを並べたリストである。
    """
    list = []
    key = ZERO
    while key:
        list.append(key)
        key = next_map.get(key)
    return list

def make_height_map(tree):
    """
    nクイーンのAlloy出力のXML element tree 形式から
    height関係を記述した辞書を作成

    height_map(この関数の戻り値)は、
    Alloyアトムのラベルをキーとして、height値アトムのラベルを値とする。
    """
    height = tree.xpath('/alloy/instance/field[@label="height"]/tuple')
    height_map = {}
    i = 0
    while i < len(height):
        height_map[height[i][1].get('label')] = height[i][2].get('label')
        i += 1
    return height_map

def make_height_list(next_list, height_map):
    """
    make_next_listとmake_height_mapの出力をもとに
    ラベルを整数に直し、かつ、
    インデックスアクセスが関数を表現するようなリストを返す。
    """
    list = []
    i = 0
    while i < len(next_list):
        key = next_list[i]
        height = height_map[key]
        list.append(next_list.index(height))
        i += 1
    return list

class Queens(object):
    """
    nクイーン問題の解を保持するオブジェクト
    """
    def __init__(self, list):
        self.list = list

    def exists(self, i, j):
        """
        n×nのマトリックスの (i, j)座標にクイーンがいるかどうか
        """
        val = self.list[i]
        return val == j

    def toHtmlTable(self):
        """
        クイーンの配置をHTMLテーブルとしてプリントする。
        """
        n = len(self.list)
        print '<table class="queens" border="1">'
        j = 0
        while j < n:
            print '<tr>',
            i = 0
            while i < n:
                if self.exists(i, j):
                    print '<td class="q">Q</td>',
                else:
                    print '<td>&nbsp;</td>',
                i += 1
            print '</tr>'
            j += 1
        print '</table>'


from optparse import OptionParser
import sys

def main():
    usage = u"""usage: %prog [options] xml_file"""

    version = "%prog 0.1.0"
    parser = OptionParser(usage=usage, version=version)
    parser.add_option("-d", "--debug",
                      action="store_true", dest="debug",
                      help="print debug message")

    (options, args) = parser.parse_args()
    if len(args) < 1:
        parser.print_help()
        exit(0)
    global _DEBUG
    _DEBUG = options.debug
    xml_file   = args[0]

    try:
        tree = etree.parse(xml_file)
    except:
        print>>sys.stderr, ("Error: can not parse %s" % xml_file)
        exit(1)

    next_map   = make_next_map(tree)
    debug_print("next_map = " + str(next_map))
    list       = next_map_to_list(next_map)
    debug_print("list = " + str(list))
    height_map = make_height_map(tree)
    debug_print("height_map = " + str(height_map))
    result     = make_height_list(list, height_map)
    debug_print("result = " + str(result))

    queens = Queens(result)
    queens.toHtmlTable()

if __name__ == "__main__":
    main()

結果の表示

python q2table.py queens.xml とすると、次のようなHTMLテーブルを吐き出します。

<table class="queens" border="1">
<tr> <td>&nbsp;</td> <td class="q">Q</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> </tr>
<tr> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td class="q">Q</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> </tr>
<tr> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td class="q">Q</td> <td>&nbsp;</td> </tr>
<tr> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td class="q">Q</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> </tr>
<tr> <td class="q">Q</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> </tr>
<tr> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td class="q">Q</td> </tr>
<tr> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td class="q">Q</td> <td>&nbsp;</td> <td>&nbsp;</td> </tr>
<tr> <td>&nbsp;</td> <td>&nbsp;</td> <td class="q">Q</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> <td>&nbsp;</td> </tr>
</table>

例えば、次のようなスタイルを付けると、チェス盤に見えなくもないです。

<style>
body {
  background-color: skyblue;
}

td {
  width:  18px;
  height: 18px;
  text-align: center;
  background-color: white;
}

td.q {
  color: red;
  background-color: pink;
  font-weight: bold;
}
</style>

2番目の解なら:

Alloyサーバーが欲しい

エイトクイーン問題の解はたくさんありますが、http://www.chimaira.org/tools/alloy-8queens.html には6つの解しか載せていません。6つでやめちゃった理由は、ビジュアラザーの[Next]ボタンを押して、[File]-[Export To]-[XML]でダイアログを開いてファイル名を入力して、… のような作業がやんなっちゃったからです。

スクリプト言語からAlloyエンジンにアクセスできるなら、全部の解を取り出して長いHTMLファイルを作るのも自動的にやれるんですがね。

JavaAPIを使う方法がありますが、それだとJavaプログラムを書く必要があります。ソケットでもパイプでもHTTP通信でもなんでもいいので、Alloyエンジンとやり取りする口を開いて待っているサーバーがあるといいのですが。今のGUIとは別なインターフェースでAlloyエンジンを利用できたらより面白いと思うんですよね。
