2010年末に再び考える、Catyスキーマとユーザーインターフェース

1年半ほど前、「JSONスキーマとユーザーインターフェース」とか「JSONスキーマと列挙型」において、ランチの注文フォームを素材にスキーマユーザーインターフェースの問題を考えてました。今、2010年末ならこの問題をどう扱うか?

まず、データ型の定義は次のようになります。


/**
* ランチの注文
*/
type LunchOrder = {
/** 会員識別情報 */
"ident" : {
"name" : string,
"memberNum" : integer
},
/** 今日の注文 */
"order" : {
"mainDish" : (
"special"|
"fish"|
"meat"
),
"drink" : (
"teaHot"|
"teaIce"|
"coffeeHot"|
"coffeeIce"
),
"dessert" : (
"pudding"|
"strawberryShortcake"|
"bavarianCream"|
"gateauChocolat"
)
}
};

この定義は、今や擬似コードではなくて、Caty内でちゃんと動きます。


caty:test> lunch-order.caty
{
"ident":{
"memberNum":1234,
"name":"m-hiyama"
},
"order":{
"dessert":"bavarianCream",
"drink":"coffeeHot",
"mainDish":"special"
}
}
caty:test> lunch-order.caty | validate LunchOrder
@OK {
"ident":{
"memberNum":1234,
"name":"m-hiyama"
},
"order":{
"dessert":"bavarianCream",
"drink":"coffeeHot",
"mainDish":"special"
}
}
caty:test>

問題は単にデータ型だけではありません。ユーザーインターフェースを構成するHTMLフォームの生成に必要な情報を、スキーマ内に埋め込もうとしていたのです。とりあえず、フォームの入力用部品(フォームコントロール)を復習しておきます。

要素 属性 略称 説明
input type="text" text 単一行テキストの入力
input type="password" password パスワードの入力
input type="radio" radio ラジオボタン
input type="checkbox" checkbox チェックボックス
textarea textarea 複数行のテキスト入力
select single-select セレクトボックス
select multiple multiple-select 複数選択セレクトボックス

各フォームコントロールからどんなデータ型を入力するかをまとめると:

コントロール データ型
text string, number
password string
radio enum(列挙型), boolean
checkbox bag(バッグ型)
textarea string
single-select enum
multiple-select bag

逆の順序でまとめれば:

データ型 コントロール
number text
string text, password, textarea
boolean radio
enum radio, single-select
bag checkbox, multiple-select

この他に、フォームコントロールをグループ化するfieldset、フォーム全体を表すformがあります。

どのフォームコントロールを使うかを、uiというアノテーションで注記することにします。Catyスキーマアノテーション構文では、@[ui("text")] (textコントロールを使う)のようになります。それと、UIで使うラベル文字列が必要なので、@[label("お名前")] のようにして示します。

データ型に対するデフォルトのコントロールは、上の表にある最初のコントロールとします。例えば、string型はデフォルトでtextコントロールを使います。トップレベルのオブジェクトはformになり、入れ子のオブジェクトはfieldsetとしてグループ化されます。

ラベルのデフォルトは次のとおり。

  1. オブジェクトのプロパティのラベルはプロパティ名
  2. 列挙型(値のユニオン型)の各値のラベルは、その値の文字列表現
  3. その他のデフォルトのラベルは空

このルールで、先のLunchOrder型からHTMLフォームを作ると次のようになります。

<form method="post" action="lunchOrder.cgi">
  <fieldset id="ident"><legend>ident</legend>
    <div class="textField" id="ident.name">
      name:<input type="text" name="ident.name">
    </div>
    <div class="textField" id="ident.memberId">
      memberId:<input type="text" name="ident.memberId">
    </div>
  </fieldset>

  <fieldset id="order"><legend>order</legend>
    <div class="checkboxGroup" id="order.mainDish">
      mainDish:
      <input type="radio" name="order.mainDish" value="special" />
      special
      <input type="radio" name="order.mainDish" value="fish" />
      fish
      <input type="radio" name="order.mainDish" value="meat" />
      meat
    </div>

    <div class="radioGroup" id="order.drink">
      drink:
      <input type="radio" name="order.drink" value="teaHot" />
      teaHot
      <input type="radio" name="order.drink" value="teaIce" />
      teaIce
      <input type="radio" name="order.drink" value="coffeeHot" />
      coffeeHot
      <input type="radio" name="order.drink" value="coffeeIce" />
      coffeeIce
    </div>

    <div class="checkboxGroup" id="order.dessert">
      dessert:
      <input type="checkbox" name="order.dessert" value="pudding" />
      pudding
      <input type="checkbox" name="order.dessert" value="strawberryShortcake" />
      strawberryShortcake
      <input type="checkbox" name="order.dessert" value="bavarianCream" />
      bavarianCream
      <input type="checkbox" name="order.dessert" value="gateauChocolat" />
      gateauChocolat
    </div>
  </fieldset>

  <p><input disabled type="submit" value="送信する"></p>

</form>

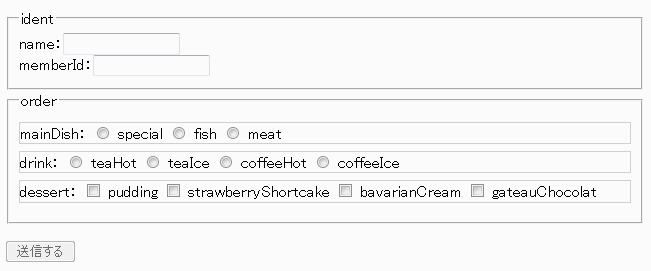

表示はこんな感じ。

ラベルを日本語にしたいなら、次のような @[label]アノテーションを付けることになります*1。@[checked]は、checkedまたはselectedを付けることを示すアノテーションです。


type LunchOrder = {
@[label("ランチ会員情報")]
"ident" : {
@[label("お名前")]
"name" : string,
@[label("会員番号")]
"memberNum" : integer
},
@[label("本日のご注文")]
"order" : {
@[label("メイン")]
"mainDish" : (
@[label("日替わり")] @[checked]
"special"|
@[label("魚")]
"fish"|
@[label("肉")]
"meat"
),
@[label("お飲み物")]
"drink" : (
@[label("紅茶 (ホット)")]
"teaHot"|
@[label("紅茶 (アイス)")]
"teaIce"|
@[label("コーヒー (ホット)")] @[checked]
"coffeeHot"|
@[label("コーヒー (アイス)")]
"coffeeIce"
),
@[label("デザート")]
"dessert" : (
@[label("プリン")]
"pudding"|
@[label("苺ショートケーキ")]
"strawberryShortcake"|
@[label("ババロア")]
"bavarianCream"|
@[label("ガトーショコラ")]
"gateauChocolat"
)
}
};

これだけ@[label]が頻出するなら、「アノテーションに単に文字列を書いたらラベルになる」というショートハンドの約束をしたほうがいいかもしれません。このショートハンドを使うと、少しスッキリします。


type LunchOrder = {
@["ランチ会員情報"]
"ident" : {
@["お名前"]
"name" : string,
@["会員番号"]
"memberNum" : integer
},
@["本日のご注文"]
"order" : {
@["メイン"]
"mainDish" : (
@["日替わり", checked]
"special"|
@["魚"]
"fish"|
@["肉"]
"meat"
),
@["お飲み物"]
"drink" : (
@["紅茶 (ホット)"]
"teaHot"|
@["紅茶 (アイス)"]
"teaIce"|
@["コーヒー (ホット)", checked]
"coffeeHot"|
@["コーヒー (アイス)"]
"coffeeIce"
),
@["デザート"]
"dessert" : (
@["プリン"]
"pudding"|
@["苺ショートケーキ"]
"strawberryShortcake"|
@["ババロア"]
"bavarianCream"|
@["ガトーショコラ"]
"gateauChocolat"
)
}
};

このアノテーション付きスキーマから、次のようなフォームが生成できるはずです。

<form method="post" action="lunchOrder.cgi">
  <fieldset id="ident"><legend>ランチ会員情報</legend>
    <div class="textField" id="ident.name">
      お名前:<input type="text" name="ident.name">
    </div>
    <div class="textField" id="ident.memberId">
      会員番号:<input type="text" name="ident.memberId">
    </div>
  </fieldset>

  <fieldset id="order"><legend>本日のご注文</legend>
    <div class="checkboxGroup" id="order.mainDish">
      メイン:
      <input checked type="radio" name="order.mainDish" value="special" />
      日替わり
      <input type="radio" name="order.mainDish" value="fish" /><input type="radio" name="order.mainDish" value="meat" /></div>

    <div class="radioGroup" id="order.drink">
      お飲み物:
      <input type="radio" name="order.drink" value="teaHot" />
      紅茶 (ホット)
      <input type="radio" name="order.drink" value="teaIce" />
      紅茶 (アイス)
      <input checked type="radio" name="order.drink" value="coffeeHot" />
      コーヒー (ホット)
      <input type="radio" name="order.drink" value="coffeeIce" />
      コーヒー (アイス)
    </div>

    <div class="checkboxGroup" id="order.dessert">
      デザート:
      <input type="checkbox" name="order.dessert" value="pudding" />
      プリン
      <input type="checkbox" name="order.dessert" value="strawberryShortcake" />
      苺ショートケーキ
      <input type="checkbox" name="order.dessert" value="bavarianCream" />
      ババロア
      <input type="checkbox" name="order.dessert" value="gateauChocolat" />
      ガトーショコラ
    </div>
  </fieldset>

  <p><input disabled type="submit" value="送信する"></p>

</form>

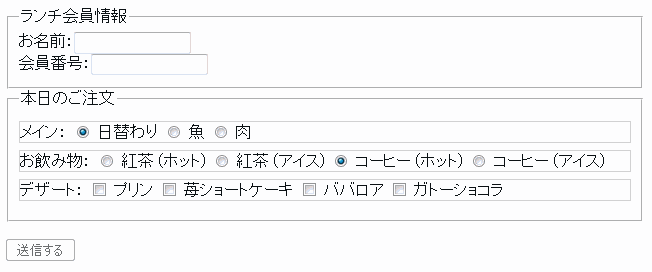

表示は次のようでしょう。

型定義からフォームを生成することは、それだけを目的にすればさほど難しくはないでしょうが、まっとうな型システム/アノテーションシステムの副産物として導出するのはけっこうな手間です。例えば、アノテーションはターゲット構文構成素の直前に出現しますが、実用性からは次の位置にアノテーションを許す必要があります。

  • オブジェクト型の直前
  • 配列型の直前
  • 列挙型/ユニオン型の直前
  • オブジェクト型のプロパティ(property)の直前
  • 配列型の項目(item)の直前
  • 列挙型/ユニオン型の選択肢(choice, altenative)の直前

しかも、アノテーションを付与された型定義をデータとして扱える必要があります。「アノテーションを含む型」のレイフィケーション(reification)、あるいはメタ循環(メタ巡回)構造です*2。Catyのメタ循環構造はまだ不完全なのですが、少しずつ整備しています。そのうち、副産物としてランチ注文フォームが作れるようになるでしょう。


ついでに、僕がなんでメタ循環構造に拘るかをチョット:
コンピュータが扱えない対象物に対する操作は、人間がやることになります。その作業が十分に知的で、コンピュータでは出来そうにない事ならやる意義も価値もあるでしょう。しかし、さして知的でもない作業を人手でやるのはウンザリ。型の定義を目視で見て、対応するHTMLフォームを書き下すなんて作業はウンザリの典型ですね。

この作業をコンピュータができない理由は(それがあるとすれば)、型定義がコンピュータが扱えるデータになってないから; それだけです。型や手続きや関係やらが、データになっていれば、通常は人間がやるような概念的(に見える)操作もコンピュータに任せることができます。つまりは、現実の世界や概念の世界の事物をコンピュータのなかに押し込めればいいのです。コンピュータのなかの世界には、当のコンピュータ(プログラム)自身も入れ子に埋め込まれることになります。これがメタ循環構造です。

メタ循環構造を実現すれば、コンピュータがやれる作業が増えて、僕らは楽できます。

*1:列挙値の値に対するアノテーションを除けば、現状のCatyでもパーズできます。

*2:圏論の言葉で言えば、閉構造です。内部ホム対象、あるいは指数(ベキ)が閉構造を与えます。
