反ラックス・モノイド関手の一般余結合律

雑記／備忘

\mathcal{C}, \mathcal{D} がモノイド圏のとき、反ラックス・モノイド関手 F = (F, \delta, \varepsilon):\mathcal{C} \to \mathcal{D} では余結合律*1が成立します。準マルコフ余モナドの計算（「準マルコフ余モナドの計算と記述の方法」参照）で必要になるので、余結合律を一般化した法則を導入します。 \newcommand{\I}{ \mathrm{I} } \newcommand{\id}{\mathrm{id} } \newcommand{\cat}[1]{ \mathcal{#1} } \newcommand{\In}{ \text{ in } } \newcommand{\oplax}{\mathrm{oplax} } \newcommand{\BinTree}{\mathrm{BinTree} } \newcommand{\width}{\mathrm{width} } \newcommand{\LSw}{\mathrm{LSw} } \newcommand{\RSw}{\mathrm{RSw} } \newcommand{\Ev}{\mathrm{Ev} } \newcommand{\gcoM}{\bar{\boldsymbol{\delta}} } \newcommand{\oast}{\circledast }

内容：

二分木とモノイド圏

次の3種類の記号を考えます。

  1. 1, 2, 3, \cdots という番号
  2. \bullet という黒丸記号
  3. (\:) 左丸括弧と右丸括弧

黒丸を二項演算子記号と考えて、括弧のバランスがとれた記号列、例えば (1\bullet 2), ( (1\bullet 2)\bullet(3\bullet 4) ) などは二分木〈二進木 | binary tree〉のテキスト表現と考えられます。以下、記号列と二分木をほとんど同一視します。

二分木の葉〈リーフ〉として出現する番号は、（記号列表現でみて）必ず左から右に 1, 2, 3, \cdots と増えるとします。番号の葉がn個なら、黒丸のノードは(n - 1)個あります。n \ge 2 です。このような二分木全体の集合を \BinTree とします。特に、葉がn個である二分木の集合を \BinTree_n \text{ where }n \ge 2 とします。

\cat{C} をモノイド圏とします。t\in \BinTree_n と (A_1, \cdots, A_n)\in |\cat{C}|^n に対して、\cat{C} の対象 t_\cat{C}(A_1, \cdots, A_n) を次のように定義します。

  1. t の黒丸の出現を、モノイド圏 \cat{C} のモノイド積 \otimes = \otimes_\cat{C} で置き換える。
  2. t の葉 i\: (1\le i \le n) の出現を、モノイド圏 \cat{C} の対象 A_i で置き換える。
  3. モノイド積を計算することにより \cat{C} の対象を求める。

例を挙げると：

  1. t = (1\bullet 2) のとき、t_\cat{C}(A_1, A_2) は A_1 \otimes_\cat{C} A_2 を計算して得られる。
  2. t = ( (1\bullet 2)\bullet(3\bullet 4) ) のとき、t_\cat{C}(A_1, A_2, A_3, A_4) は (A_1 \otimes_\cat{C} A_2) \otimes_\cat{C} (A_3\otimes_\cat{C} A_4) を計算して得られる。

モノイド圏 \cat{C} が前もって決まっているときは、下付きの \cat{C} は省略します。例えば、t(A_1, A_2) = A_1 \otimes A_2 。

二分木の半オペラッド構造

二分木の全体 \BinTree には置換演算〈代入演算 | substitution {operation}?〉を定義できます。置換演算はオペラッドの結合演算の類似物とみなせます。オペラッドについては以下の過去記事に説明があります。

二分木の場合は、オペラッドと違って単位〈恒等〉に相当するモノはありません。半オペラッド（単位を持たないオペラッド）構造と言えるでしょう*2。

二分木の葉の個数を“幅”と呼び、\width(t)\text{ for }t\in \BinTree と書きます。\width : \BinTree \to {\bf N} という写像になります。

s, t\in \BinTree と 1\le i \le \width(t) に対して、t[s/i] という二分木を次のように定義します。

  1. 二分木 t の葉 i を、二分木 s で置き換える。
  2. 葉の番号を 1, 2, \cdots, \width(t) + \width(s) - 1 になるように振り直す。

例を計算してみます。

\quad (1\bullet 2)[(1\bullet 2)/2]\\ = (1\bullet (2\bullet 3))\\ \:\\ \quad ( (1\bullet 2)\bullet 3)[(1\bullet 2)[(1\bullet 2)/2 ] /3 ]\\ = ( (1\bullet 2)\bullet 3)[(1\bullet (2\bullet 3)) /3 ]\\ = ( (1\bullet 2)\bullet (3\bullet (4\bullet 5)) )

この置換演算は、接ぎ木〈grafting〉とも言えます。オペラッドに関する標準的記法では、t \circ_i s と書きます。同時に複数の箇所を置換するときは次のように書きます。

\quad t[u/i, v/j] \text{ where } 1\le i, j\le \width(t),\; i \ne j

ブラケットなかに入る置換指示の並びは置換リスト〈substitution list〉と呼びます。置換リストが空の場合は何もしないことを意味します。

同時置換は、一箇所だけの置換の繰り返しで表現できるので、基本となるのは一箇所の置換 t[s/i] = t\circ_i s です。

特別な置換演算としてペアリングがあります。

\quad s \triangle t := (1\bullet 2) [s/1, t/2]

ペアリングは (\triangle):\BinTree \times \BinTree \to \BinTree という二項演算になりますが、結合的でも単位的でもありません。

二分木の変形

この節の内容は、以下の過去記事の抜粋要約になります。

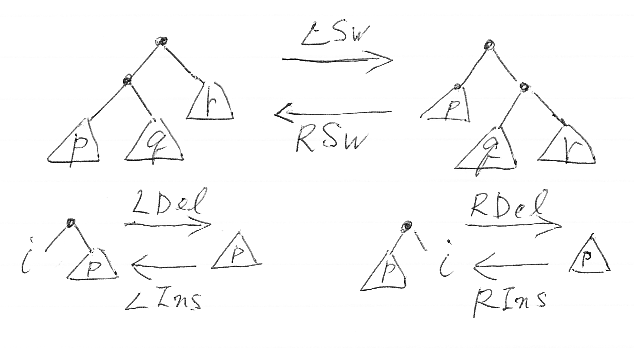

上記過去記事で、二分木の基本変形〈elementary {transformation | rewrite | deformation | move}〉を絵に描いています。

今回は、上段にある \LSw, \RSw （左からのスイッチと右からのスイッチ）という基本変形*3だけを使うので、下段の変形は無視してください。p, q, r などは部分木〈サブツリー〉を表し、葉であってもかまいません。

上の図は、二分木のトップレベルに変形を施していますが、部分木に対して \LSw, \RSw を適用してもかまいません。トップレベルに対する基本変形と、部分木に対する基本変形をあわせて単純変形〈simple {transformation | rewrite | deformation | move}〉と呼びます。

さらに、単純変形を何回か引き続き実行する操作を二分木の変形〈{transformation | rewrite | deformation | move}〉と呼びます。ここで考えている“変形”は、基本変形である \LSw, \RSw から生成されるものに限ります。

t\in \BinTree のとき、なんらかの変形 \beta を t に施して得られる二分木を t^\beta と書くことにします。変形自体は \beta: t \rightsquigarrow t^\beta と書きます。波矢印を見たら、二分木の変形だと判断してください。この書き方で基本変形を書くと次のようになります。

\quad \LSw : ( (1\bullet 2)\bullet 3) \rightsquigarrow (1\bullet (2\bullet 3)) \\ \quad \RSw : (1\bullet (2\bullet 3)) \rightsquigarrow ( (1\bullet 2)\bullet 3)

二分木を u = t[s/i] と書くと、変形のトップレベルへの作用やサブツリー（サブレベルのツリー）への作用を次のように書けます。

\quad u \rightsquigarrow t^\beta[s/i ] \text{ where }\beta:t \rightsquigarrow t^\beta \\ \quad u \rightsquigarrow t[s^\gamma/i ] \text{ where }\gamma:s \rightsquigarrow s^\gamma

二分木の変形 \beta: t \rightsquigarrow t^\beta があると、モノイド圏 \cat{C} の射が自然に決まります。

\quad t(A_1, \cdots, A_n) \to (t^\beta)(A_1, \cdots, A_n) \In \cat{C}

この射は、二分木 t と二分木の変形 \beta と対象のリスト (A_1, \cdots, A_n) から決まるので、\Ev(t, \beta, (A_1, \cdots, A_n)) と書きます。\Ev は evaluation〈評価〉からです。

\quad \Ev(t, \beta, (A_1, \cdots, A_n)) : t(A_1, \cdots, A_n) \to (t^\beta)(A_1, \cdots, A_n) \In \cat{C}

ちょっと細工すると、\Ev を関手とみなすことが出来ますが、今はこれ以上触れません。「ツリー書き換え系とマックレーンの一貫性定理」を参照してください。

反ラックス・モノイド関手の一般余乗法

F = (F, \delta, \varepsilon):\cat{C} \to \cat{D} が反ラックス・モノイド関手のとき、その余乗法〈comultiplication〉は、次のような射の族として書けます。

\quad \delta_{A, B}:F(A\otimes B) \to F(A)\otimes F(B) \In \cat{D} \text{ for }A, B\in |\cat{C}|

二分木を t := (1\bullet 2) \in \BinTree とすると、余乗法のプロファイル（域と余域の仕様）は次のようにも書けます。

\quad F(t(A, B)) \to t(F(A), F(B)) \In \cat{D}

別な二分木を選んで、例えば t = (1\bullet (2\bullet 3)) とすると、次のプロファイルが得られます。

\quad F(A\otimes (B\otimes C) ) \to F(A)\otimes (F(B)\otimes F(C)) \In \cat{D}

余乗法の組み合わせにより、すぐ上のプロファイルの射が得られます。具体的には次の射です。

\quad \delta_{A, B\otimes C}; (\id_{F(A)} \otimes \delta_{B, C}):F(A\otimes (B\otimes C) ) \to F(A)\otimes (F(B)\otimes F(C)) \In \cat{D}

「準マルコフ余モナドの計算と記述の方法」で導入した行列形式記法を使えば次のように書けます。

\begin{bmatrix} &F(A\otimes (B\otimes C))& \\ &\delta& \\ F(A) &|& F(B\otimes C) \\ \id &|& \delta \\ F(A) &|& F(B) \otimes F(C)\\ \end{bmatrix}

さて、\delta_{A, B} と \delta_{A, B\otimes C}; (\id_{F(A)} \otimes \delta_{B, C}) 、その他類似の射達を一挙に一様に扱うために、次の記法を導入します。

\quad \gcoM_{t, (A_1, \cdots, A_n)}:F(t(A_1, \cdots, A_n)) \to t(F(A_1), \cdots, F(A_n))\In \cat{D}

\gcoM_{t, (A_1, \cdots, A_n)} は、二分木 t と (A_1, \cdots, A_n) \in |\cat{C}|^n \text { where }n = \width(t) で決まる一般化された余乗法です（定義は後）。この記法を使うと、次のように書けます。

\quad \delta_{A, B} =: \gcoM_{(1\bullet 2), (A, B)} \\ \quad \delta_{A, B\otimes C}; (\id_{F(A)} \otimes \delta_{B, C}) =: \gcoM_{(1 \bullet (2\bullet 3) ), (A, B, C)}

\gcoM_{t, (A_1, \cdots, A_n)} の定義を、t = ( (1\bullet 2)\bullet (3\bullet4) ),\; (A_1, \cdots, A_n) = (A, B, C, D) の場合を例に説明します。

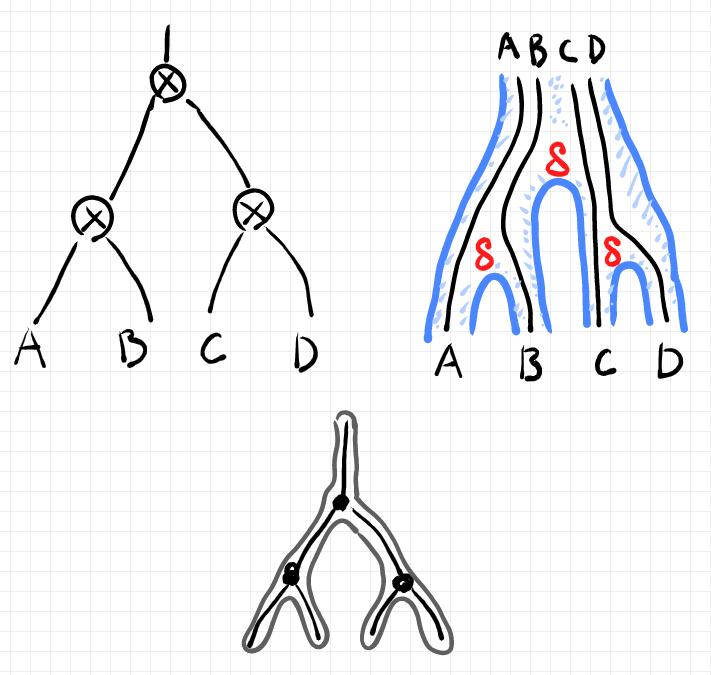

t は二分木ですが、 \gcoM_{t, (A_1, \cdots, A_n)} は t と“同じ形状”のストライプ図で定義されます。次の絵をみてください。

左上が t(A_1, \cdots, A_n) = ( (1\bullet 2)\bullet (3\bullet4) )(A, B, C, D) = (A\otimes B)\otimes (C\otimes D) を表す二分木です。右側が“同じ形状”のストライプ図です。「同じ形状」とは何かを具体的に言えば：

  • t の \bullet（または t(A_1, \cdots, A_n) の \otimes）の位置に余乗法 \delta が置かれたツリーが、 \gcoM_{t, (A_1, \cdots, A_n)} のストライプ図の形状となる。

上の絵の下側のツリーは、形状だけを取り出したツリーです。二分木としての ( (1\bullet 2)\bullet (3\bullet4) ),\; (A\otimes B)\otimes (C\otimes D) の形状、そして \gcoM_{t, (A_1, \cdots, A_n)} のストライプ図の形状と同じです。

念のため、\gcoM_{( (1\bullet 2)\bullet (3\bullet4) ), (A, B, C, D)} を行列形式記法で書くと次のようになります。

\quad \gcoM_{( (1\bullet 2)\bullet (3\bullet4) ), (A, B, C, D)} \\ = \begin{bmatrix} &F( (A\otimes B)\otimes (C\otimes D) )& \\ &\delta& \\ F( A\otimes B) &|& F(C\otimes D) \\ \delta &|& \delta \\ F(A)\otimes F(B) &|& F(C) \otimes F(D) \\ \end{bmatrix}

以上は、絵図を利用した直感的な説明でしたが、一般余乗法〈generic comulitplication〉 \gcoM_{t, (A_1, \cdots, A_n)} の作り方はこれで明らかだと思います。一般余乗法のもっとハッキリとした定義は、二分木の帰納的構造に沿った構造帰納法を使います。

反ラックス・モノイド関手の一般余結合律

|\cat{C}|^n の要素 (A_1, \cdots, A_n) を \vec{A} と書くことにします。一般余乗法（の成分）は \gcoM_{t, \vec{A}} と短く書けます。また、関手 F:\cat{C} \to \cat{D} に対して、

\quad F\oast\vec{A} := (F(A_1), \cdots, F(A_n))\;\in |\cat{D}|

という記法も使います。\oast は、リストに対するfmap高階関数の中置演算子記号だと思えばいいです。つまり \mathrm{fmap}(F, \vec{A}) = F\oast\vec{A} 。

以上の記法で、一般余乗法とそのプロファイルは次のように簡略に書けます。

\quad \gcoM_{t, \vec{A}}: F(t(\vec{A})) \to t(F\oast\vec{A}) \In \cat{D}

反ラックス・モノイド関手 F = (F, \delta, \varepsilon):\cat{C} \to \cat{D} の一般余結合律〈generic associative law〉は、次の図式の可換性を主張します。

\require{AMScd} \forall t\in \BinTree_n.\\ \forall \vec{A}\in |\cat{C}|^n .\\ \forall \beta: t \rightsquigarrow t^\beta.\\ \begin{CD} F(t(\vec{A})) @>{F(\Ev(t, \beta, \vec{A}))}>> F(t^\beta(\vec{A})) \\ @V{\gcoM_{t, \vec{A}}}VV @VV{\gcoM_{t^\beta, \vec{A}}}V \\ t(F\oast\vec{A}) @>{\Ev(t, \beta, F\oast\vec{A}))}>> t^\beta(F\oast\vec{A}) \end{CD}\\ \text{commutative in }\cat{D}

次の特殊ケースを考えます。

  • t = ( (1\bullet 2)\bullet 3)
  • \vec{A} = (A, B, C)
  • \beta = \LSw : ( (1\bullet 2)\bullet 3) \rightsquigarrow ( 1\bullet(2 \bullet 3))

このとき、

  • t(\vec{A}) = (A\otimes B)\otimes C
  • t(F\oast\vec{A}) = (F(A)\otimes F(B))\otimes F(C)
  • t^\beta = ( 1\bullet(2 \bullet 3))
  • t^\beta(\vec{A}) = A\otimes (B\otimes C)
  • t^\beta(F\oast\vec{A}) = F(A)\otimes (F(B)\otimes F(C))
  • \Ev(t, \beta, \vec{A}) = \alpha_{A, B, C}: (A\otimes B)\otimes C \to A\otimes (B\otimes C)
  • \Ev(t, \beta, F\oast\vec{A}) = \alpha_{F(A), F(B), F(C)}: (F(A)\otimes F(B))\otimes F(C) \to F(A)\otimes (F(B)\otimes F(C))

この状況での可換図式は次のようになります。

\require{AMScd} \begin{CD} F( (A\otimes B)\otimes C ) @>{F(\alpha_{A, B, C}) }>> F( A\otimes (B\otimes C) )\\ @V{\gcoM_{t, \vec{A}}}VV @VV{\gcoM_{t^\beta, \vec{A}}}V \\ (F(A)\otimes F(B))\otimes F(C) @>{\alpha_{F(A), F(B), F(C)} }>> F(A)\otimes (F(B)\otimes F(C)) \end{CD}\\ \text{commutative in }\cat{D}\\ \text{ where }\\ \quad \gcoM_{t, \vec{A}} = \delta_{A\otimes B, C};(\delta_{A, B} \otimes \id_{F(C)})\\ \quad \gcoM_{t^\beta, \vec{A}} = \delta_{A, B\otimes C};(\id_{F(A)} \otimes \delta_{B, C})

これは、反ラックス・モノイド関手の余結合律そのものです。

念のために、上記の可換図式をストライプ図の等式で描いてみます。

さらに、行列形式記法の等式で書くと次のようになります。

\begin{bmatrix} &F( (A\otimes B) \otimes C)& \\ &\delta& \\ F(A\otimes B) &|& F(C)\\ \delta &|& \id \\ F(A)\otimes F(B) &|& F(C) \\ &\alpha& \\ F(A) &|& F(B)\otimes F(C)\\ \end{bmatrix} = \begin{bmatrix} &F( (A\otimes B) \otimes C)& \\ &F(\alpha)& \\ &F( A\otimes (B \otimes C) )& \\ &\delta& \\ F(A) &|& F(B\otimes C)\\ \id &|& \delta \\ F(A) &|& F(B)\otimes F(C) \\ \end{bmatrix}

一般余結合律の事例

反ラックス・モノイド関手の一般余結合律は、特殊な場合として余結合律を含むことがわかりました。余結合律を仮定して一般余結合律を証明するのは組み合わせ的・帰納的議論になり面倒で退屈なので割愛し、もうひとつの事例を出します。

次のケースを考えます。

  • t = ( ( (1\bullet 2)\bullet 3)\bullet 4)
  • \vec{A} = (A, B, C, D)
  • \beta :( ( (1\bullet 2)\bullet 3)\bullet 4) \rightsquigarrow ( (1\bullet 2)\bullet (3\bullet 4) )

このとき、

  • t(\vec{A}) = ( (A\otimes B)\otimes C)\otimes D
  • t(F\oast\vec{A}) = ( (F(A)\otimes F(B))\otimes F(C))\otimes F(D)
  • t^\beta = ( (1\bullet 2)\bullet (3\bullet 4) )
  • t^\beta(\vec{A}) = (A\otimes B)\otimes (C\otimes D)
  • t^\beta(F\oast\vec{A}) = ( F(A)\otimes F(B))\otimes (F(C)\otimes F(D))
  • \Ev(t, \beta, \vec{A}) = \alpha_{A\otimes B, C, D}: ( (A\otimes B)\otimes C)\otimes D \to (A\otimes B)\otimes (C \otimes D)
  • \Ev(t, \beta, F\oast\vec{A}) = \alpha_{F(A)\otimes F(B), F(C), F(D)}: ( (F(A)\otimes F(B))\otimes F(C))\otimes F(D) \to (F(A)\otimes F(B))\otimes (F(C)\otimes F(D))

この状況での可換図式は次のようになります。

\require{AMScd} \begin{CD} F( ( (A\otimes B)\otimes C)\otimes D ) @>{F(\alpha_{A\otimes B, C, D}) }>> F( (A\otimes B)\otimes (C\otimes D) )\\ @V{\gcoM_{t, \vec{A}}}VV @VV{\gcoM_{t^\beta, \vec{A}}}V \\ ( (F(A)\otimes F(B))\otimes F(C))\otimes F(D) @>{\alpha_{F(A)\otimes F(B), F(C), F(D)} }>> (F(A)\otimes F(B))\otimes (F(C)\otimes F(D)) \end{CD}\\ \text{commutative in }\cat{D}\\ \text{ where }\\ \quad \gcoM_{t, \vec{A}} = \delta_{A\otimes B\otimes C, D};(\delta_{A\otimes B, C} \otimes \id_{F(D)}) ; (\delta_{A, B}\otimes \id_{F(C)} \otimes \id_{F(D)} ) \\ \quad \gcoM_{t^\beta, \vec{A}} = \delta_{A\otimes B, C\otimes D};( \delta_{A, B}\otimes \delta_{C, D} )

我々の目的である準マルコフ余モナドの計算で必要になるのは、幾つかの個別具体ケースで、ほんとに一般的な余結合律が必要なわけではありません。一方で、一般化を推し進める方向では、余単位律も含めた一般化も欲しくなります。これらの話題はまた次の機会に。

*1:余結合律に類似の法則と言うべきでしょうが、ここでは単に余結合律と呼ぶことにします。

*2:二分木の全体をオペラッドに仕立てることは出来ますが、意外とめんどくさいので、今回は半オペラッドでよいとします。

*3:LとRだけでは分かりにくいので \mathrm{LRSw},\mathrm{RLSw} とすべきかも知れません。
