2の補数は分かりにくい、こう考えれば分かる

雑記／備忘

現代のコンピュータでは、負の数の表現に「2の補数」を使っています。「2の補数」って何だよ？ 改めて調べてみると、説明（例えばWikipedia）が分かりにくいですね。だいたい分かっても、「それが何なの？」という感じ。

「2の補数」はコンピュータと2進数の文脈で語られるけど（実際、それはそうなんだけど）、ことの本質はそこじゃない、「ビットを反転して1を足す」とか呪文ように覚えても全くショーモナイ。むしろ、「コンピュータ」や「2進数」から離れたほうがいいんじゃないか、とさえ思えます。

時計や角度とのアナロジーや循環（ラップアラウンド）を含んだ説明がないかと探していたら、2008年の自分の記事がひっかかりました。

こんなこと書いたの、もうすっかり忘れていたわ。まー、いいこと書いてあるんだけど :-) 「2の補数」が幾つかのトピックのひとつになっています。ここでは「2の補数」の一般的背景を主題的に扱います。ただし、「コンピュータ」と「2進数」は強調しません。固定された有限個の記号しかない状況での、表現と演算の問題にフォーカスします。コンピュータに関する注意は最後の補足で触れます。

僕が言いたいことを手っ取り早く知るには、一番最後「どんな仕掛けか」にある手描きの絵を見てもらえればいいかと思います。

内容：

限られた記号

決まった個数の記号しかないときに、その記号をやりくりして整数を表現すること、足し算を行うことを考えます。それがテーマです。このテーマは一般的なもので、それを特定状況に適用すると「2の補数」の話になります。

数字（digit）としては、ごく常識的に「0, 1, 2, 3, 4, 5, 6, 7, 8, 9」の10個を使うとします。ただし、数字の並びは3桁までとします。80や753はいいですが、3141はダメです。1000以上はアウトです。

この制限内だと、0から999までの千個の整数を表現できます。整数1000（4桁だ！）は表現できませんが、0が入るので、0〜999 の整数の個数は千個です。

今述べた制限を保ちながら、

  1. 足し算をどうするか？
  2. 負の整数をどう表現するか？

という問題を考えます。

足し算は時計方式

「10個の数字を最大3桁まで」の制限内では、0〜999 の整数しか表現できません。500 + 400 を計算した答は 900 なのでいいのですが、500 + 600 の答を表現するスベがありません。どうしたもんでしょう？

ひとつの案は、計算した結果が999を超えてしまったら999にしてしまう、という方法です。999を（正の）無限大とみなすわけです。実際にこの方法は使われています。（「「イチ、ニ、サン、イッパイ」の算数と分配代数」に関連する話題があります。）

ここでは、別の方法を紹介します。時計方式の足し算です。アナログの時計盤を思い起こしてください。でも、次のような時計盤はやめましょう。


[画像は http://www.boredpanda.com/cool-and-creative-clocks/ より拝借]。

次のような素直な時計盤を想定します。


[画像は http://www.oboeyo.com/pc-memo2/2012/06/19/ より拝借]

時計では、12時 = 0時 なので、12 = 0 という等式を認めることにします。すると、9 + 4 = 1 になります。なぜなら、9 + 4 は普通に計算して13ですが、13 = 12 + 1 = 0 + 1 = 1 です。午前9時から4時間たったら午後1時なので、それほどの違和感はないでしょう。

計算結果が12なら0として、12を超えてしまったら「12で割った余り」を答にします。そうすれば、足し算（掛け算でも）の結果は、0〜11 であることが保証されます。

0〜999 の範囲での計算でも同様な原理を適用して、計算結果が1000なら0として、1000を超えてしまったら「1000で割った余り」を答にします。例えば、500 + 600 = 100 ですね。ここから先、足し算はこの方式を採用します。

実は、この時計方式の計算はコンピュータで使われています。それを実験した画面を「循環を巡る話」から引用しましょう。

0
1
2
3
... (省略)
253
254
255
0  ←注目
1
2
3
... (省略)
41
42
43

この例は、0〜255 の範囲（8ビット符号なし整数）の話。1ずつ増やしていくと、255の次が0になります。256 = 0 です。0から255までの目盛りが付いている時計による計算になっています。

負の整数を表す準備

通常、負の数を表すにはマイナス記号「-」を使います。もし、「3桁まで」の制限でマイナス記号を使うとどうなるのでしょう。負の数は、-1から-99までしか表せません。マイナス記号も1文字（1桁）に勘定しますから。

正の整数は最大値999で、負の整数の最小値は-99ってバランス悪すぎです。それにそもそも、マイナス記号を使っていいとは言ってません。最初の規則通りに「0, 1, 2, 3, 4, 5, 6, 7, 8, 9」の10個の数字しか使えないとしたら、負の整数をどう表せばいいでしょうか？

無理？ 普通に考えたら無理なんですよ。だから、トリックを使います。このトリックの仕掛けはかなり難しいと思います。「2の補数」の話では、難しいトリックがサラリと説明されているのですが、ここには、記号による計算の本質的な構造が含まれています。それは、「表現と値の関係性」です。

コンピュータやプログラミング言語に慣れていると、「表現と値の区別」、「表現と値の同一視」、「表現と値の相互入れ替え」を無意識にうまく行えます。でも、これ、ほんとうに難しいと思いますよ。だから、くどい説明も必要でしょう。

さて、いままで、「最大3桁までの数字の並び」と「概念としての整数」を特に区別しませんでした。しかし、この2つは別なんです。その点を強調するために、数字の並びによる表現には "500" のようにダブルクォートを付け（文字列とみなし）ます。さらに表現は、必要なら「0」を付け加えてキッチリ3桁に揃えることにします。概念的・数学的な整数は今までどおり 500 のように書きます。

xが表現のとき、xの値は value(x) と書くことにします。value("500") = 500 です。念の為に、valueと、その逆（値から表現を作る）をJavaScriptの関数にしておきます。なお、このプログラムが分からなくても本筋には影響しません。

/* 正しい表現の定義 */
function isValidRepres(x) {
    return true &&
	// 文字列であり、
	typeof x === 'string' &&
	// 長さが3であり、
	x.length === 3 &&
	// 数字（digit）だけからなる。
	/^\d+$/.test(x)
}

/* 正しい表現かどうかのチェック */
function checkRepres(x) {
    if (!isValidRepres(x)) throw "Invalid Representation"
}

/* 表現から値を求める */
function value(rep) {
    checkRepres(rep)
    return 1 * rep;
}

/* 正しい値の定義 */
function isValidValue(x) {
    return true &&
	// 数値であり、
	typeof x === 'number' &&
	// 整数であり、
	Math.ceil(x) === x &&
	// 0以上であり、
	0 <= x &&
	// 999以下である。
	x <= 999
}

/* 正しい値かどうかのチェック */
function checkValue(x) {
    if (!isValidValue(x)) throw "Invalid Value"
}

/* 値から表現を求める */
function repres(val) {
    checkValue(val)
    return "" + val;
}

半分は負の整数とする

「3桁の数字の並び」で負の整数を表す工夫を続けます。使える記号表現は、総数1000個で変更できません。この制限はどうにもなりません。使える記号（3桁の並びで1個の記号と勘定する）の一部を、負の数に割り当てるしかないのです。

正負を半々にすればいいでしょう。従来の大きい数（"501"から"999"）を負の数に割り当てます。
"999"を-1、
"998"を-2、
"997"を-3、
…、
"502"を-498、
"501"を-499
と解釈します。奇妙に思えますか？ また時計を思い起こしてください。12時と0時は一致します。0時、1時、2時、3時、と時計回りに進みます。0時、-1時、-2時、-3時、と時計の文字盤上で逆方向に進みたいなら、0時から反時計回り（左回り）に進むことになるでしょう。そして、12時 = 0時、11時 = -1時、10時 = -2時、9時 = -3時、と勘定するのが自然です。同様に、円周の12等分の代わりに円周の1000等分をして反時計回りに進めば、1000 = 0, 999 = -1, 998 = -2, 997 = -3、と勘定するのが自然なのです。

1000等分の円周で見たとき、0の反対側の点を500とするか-500とするかの選択があります。別にどっちでもいいんです。ちょっとした理由から（この理由は最後に触れます）、-500にします。正の整数が499個、負の整数が500個、それとゼロとなります。

新しい約束のもとで、記号表現と整数値の対応は次のようになります。

/* 負の整数も表現できるようにする
 * 従来の500以上の値は負とみなす
 */
function value2(rep) {
    // いったん、従来方式で値を求める
    var val = value(rep);
    if (val < 500) {
	// そのまま
	return val;
    } else {
	// 1000から引いて、符号を反転
	return -(1000 - val)
    }
}

この関数を実行してみると、次のようになります。

> value2("999")
  -1
> value2("998")
  -2
> value2("501")
  -499
> value2("500")
  -500
> value2("499")
  499

2つの解釈と足し算

「3桁の数字の並び」という記号表現は、総数1000個です。これはもう固定されています。その記号表現に対して、我々は2つの解釈を与えました。ひとつは常識通りの解釈。もうひとつは、大きい数（正確には、“通常は大きいとされる数”）を負の整数とみなす解釈です。最初の解釈を正整数解釈、ニ番目の解釈を正負整数解釈と呼ぶことにします。

もう一度いくつかの例を挙げれば：

記号表現 正整数解釈の値 正負整数解釈の値
"000" 0 0
"499" 499 499
"500" 500 -500
"501" 501 -499
"998" 998 -2
"999" 999 -1

それぞれの解釈における値の範囲は次のとおり。

正整数解釈 正負整数解釈
最小値 0 -500
最小値の表現 "000" "500"
最大値 999 499
最大値の表現 "999" "499"

今、目の前に1つの記号表現、例えば"600"と出されたとき、その値はハッキリしません。2通りの解釈があるからです。そこで、正整数解釈を前提にするときは u"600"、正負整数解釈を前提とするときは i"600" と書くことにします。uはunsigned（負符号が付くことはない）、iはinteger（正負両方がある整数）のつもりです。u"500" + u"600" = u"100" （足し算は時計方式）とか、i"100" = u"100" とかの意味は明らかでしょう。

ここで注目すべき事実があります。u"500" + u"600" = u"100" は、“1000等分された円周＝矢鱈に細かい時計盤”をイメージすれば分かるでしょう。では、uをiに置き換えた、i"500" + i"600" = i"100" はどうでしょうか？ 実は成立します。

一般に、uを付けた計算等式、例えば u"500" + u"600" = u"100" のuを一斉にiに置き換えてもやはり成立します。いくつかの例で試してください。

  • u"900" + u"100" = u"000"、i"900" + i"100" = u"000"
  • i"999" + i"998" = i"997"、u"999" + u"998" = u"997"
  • u"500" + u"001" = u"501"、i"500" + i"001" = i"501"

uを付けてもiを付けても関係ない、ということは、実は解釈と無関係に記号表現だけで足し算は出来る、ということです。u（正整数解釈）でもi（正負整数解釈）でも、計算メカニズムは一種類しかないのです。

これは何を意味するかというと、「解釈なんて無視して、記号表現と計算メカニズムが直接結びついても何の不都合もない」ということです。コンピュータの話としては、概念的・数学的整数なんて解釈を思い描くのは人間だけで、ビット列信号と加算回路は、そんな解釈なしで勝手に動いて答を出している、ということです。

引き算はどうなの？

以上は足し算の話でした。引き算はどうでしょう。引き算は、符号反転（プラスマイナスの入れ替え）と足し算で実行できます。a - b = a + (-b) です。

ここでまた、時計盤をイメージします。正負整数解釈だと、正の整数が時計盤の右半分、負の整数が左半分に配置されます。符号反転は、左右対称な位置への鏡映変換になります。左右対称変換は、正整数解釈でも考えられます。例えば、u"001"はu"999"に変換され、u"100"はu"900"、u"300"はu"700"に変換されます。

符号反転ではなくて、時計盤での左右対称の鏡映変換なら、正整数解釈／正負整数解釈に関わりなく時計盤（円周）上で考えることができます。これを、flip(u"001") = u"999"、flip(i"501") = i"499" のように書きましょう。少し試してみるとわかるように、flipの効果も、uとiに無関係です。

次の事実が分かりました。

  • 時計方式の足し算は、正整数解釈／正負整数解釈と無関係である。
  • 時計方式の鏡映変換は、正整数解釈／正負整数解釈と無関係である。
  • 正負整数解釈では、引き算は鏡映変換（符号反転に対応）と足し算の組合せである。

となると、「正負整数解釈では」が余計ではないかと見当が付きます。つまり、

  • 正整数解釈でも、引き算は鏡映変換と足し算の組合せである。

が予測され、結局は次のようではないか。

  • 時計方式の引き算は、正整数解釈／正負整数解釈と無関係である。

実験と確認をしてみてください。「循環を巡る話：螺旋、時計、2の補数表現、角度算、リング」も参照。

補足1： 2の補数のこと

10進数（整数の10進表現）をベースに話をしましたが、2進数（整数の2進表現）でも同様な事実が成立します。

3桁の数字列である記号の総数は103 = 1000 個でしたが、8ビットのビット列である記号（コンピュータが扱うデータ）の総数は28 = 256 個です。一般に、基本記号の数はn個、桁数（表現の幅）がkのとき、nk個の記号が使えます。足し算／引き算は、0〜nk-1 または -nk-1〜2k-1-1 の範囲内で行うことになります。

n, kが何であっても一般論は同じです。n = 2（2進数）の場合に特有な事情として、最上位ビットが0か1かで表現（ビット列）を二種に分類できます。この分類を整数値の正負に対応付けると都合がいいので、負の数が1個多くなっています。この点は「Signed Integer (2の補数と剰余の円環)」の解説が詳しいです。

それと、n = 2（2進数）の場合の左右対称の鏡映変換は、ハードウェア的に比較的楽に出来て、それが「ビットを反転して1を足す」操作です。

「2の補数」という言い方はかなりミスリーディングで、ほんとは「2kの補数」です。8ビット整数なら、28の補数、つまり「256の補数」を使うことになります。例えば、-10 を表すのに、256に対する10の補数「256 - 10 = 246」と同じビット列を（別な解釈で）使います。解釈が変わるところが要点です。

ついでに「1の補数」というのもワカラン言葉ですが、各ビットごとのビット反転をそんな言い方をしているのです。「0→1, 1→0」が、1に対して補数取ってるよね、というだけ。

補足2： どんな仕掛けか

幅がkビットのビット列の足し算を行っているハードウェア*1は、加法群 Z/2kZ の実装になっています。Z/2kZ は、「2kで割った余りが同じ」という同値関係による商集合（の加法構造）です。

ビット列の集合 {0, 1}k （二値集合のk個のコピー達の直積）と Z/2kZ の1：1対応があって、足し算 (Z/2kZ)×(Z/2kZ)→Z/2kZ は、{0, 1}k×{0, 1}k→{0, 1}k と同一視できます。加法逆元を求める写像 {0, 1}k→{0, 1}k （「ビットを反転して1を足す」）もハードウェアに組み込みと考えます。

{0, 1}kと通常の整数Zとの対応をどう取るかは、プログラミング言語のモデルとか人間の解釈の問題です。{0, 1, 2, ..., 2k-1} ⊆ Z と {0, 1}k の対応を考えるのが符号なし整数解釈（本文では正整数解釈）、{-2k-1, ..., -1, 0, 1, ..., 2-1k-1} ⊆ Z との対応を考えるのが符号付き整数解釈（本文では正負整数解釈）となります。

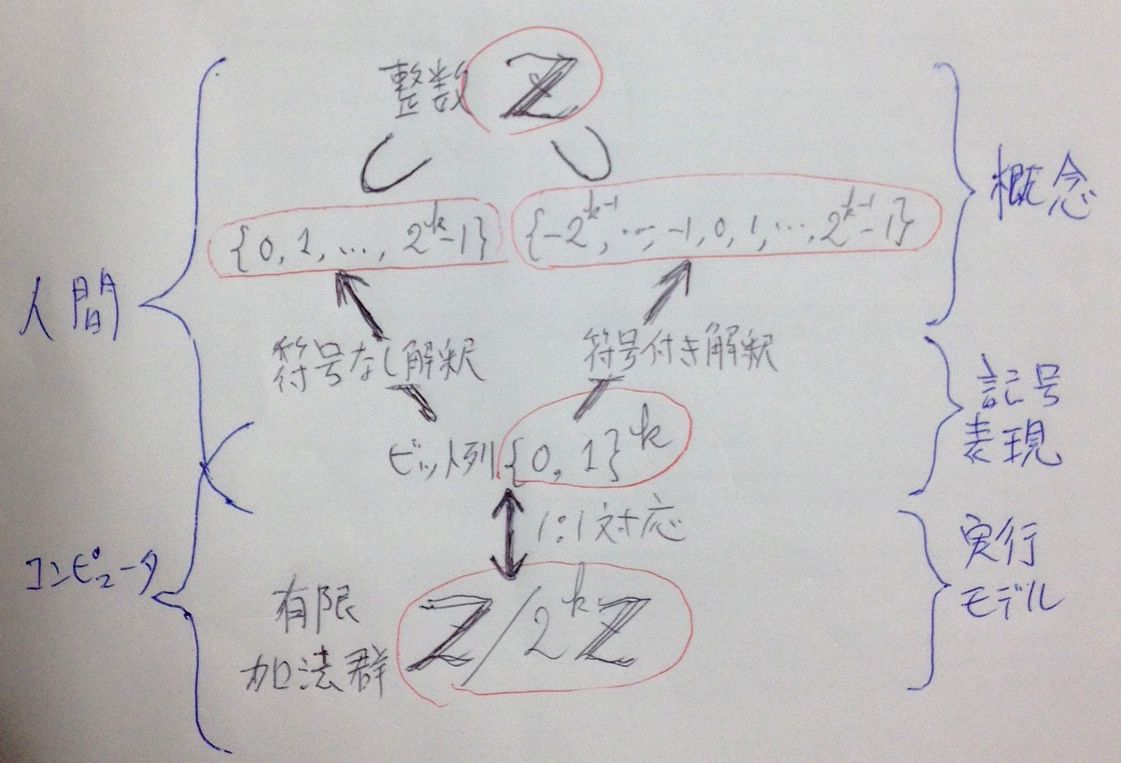

「2の補数」の背後には、ビット列や文字列のような記号表現、概念的・数学的な整数の部分集合（解釈として有効な数の範囲）、加算ハードウェア（有限加法群の実装）の三者の関係があったわけです。その概要は次の図のようなものです。2kのkを例えば8にすると8ビットデータの話になります。2kの代わりに103を使ったのがこの記事の説明でした。

*1:今どきは、どこまでがハードウェアか分からないので、「ハードウェアに近い、ひょっとしてソフトウェアかも知れない仕掛け」くらいの意味です
