絵算で見る、拡張スタイルのモナドとモノイド・スタイルのモナド

雑記／備忘

「Haskellの二重コロン「::」とバインド記号「>>=」の説明」で、拡張スタイルのモナドとモノイド・スタイルのモナドの話題が出ました。この話題はだいぶ昔に書いたことがありますが、絵算の応用として「拡張スタイル ←→ モノイド・スタイル」の相互変換をしてみます。

内容：

絵算の技法

モナドの二種類の定義を行ったり来たりする、つまり「拡張スタイルのモナド ←→ モノイド・スタイルのモナド」の相互変換をするために、次の技法を使いましょう。

  1. 圏の圏における絵算〈{graphical | pictorial | diagrammatic} {calculation | computation}〉
  2. 図式順記法〈diagrammatic order notation〉
  3. 射の格上げ〈bump up | promotion〉
  4. オペレーターボックス〈operator box〉

これらの技法を使う実例としてモナドの定義を扱う、と言ったほうがいいかも知れません。この記事は絵算の練習問題と捉えましょう。

絵算、図式順記法、格上げについては、次の記事と、そこから参照されている記事を見てください。

オペレーターボックスは、関手ボックスを、関手とは限らないオペレーター〈コンビネータ〉にまで拡大して利用する手法です。アイディアは関手ボックスと同じです。関手ボックスについては、「絵算のススメ 2015 年末版 // 絵算のテクニック もっと：等号ノード、関手ボックス」で触れています（触れてるだけだな）。ストライプ図は関手ボックスの変種です -- 「モノイド関手／ラックス・モノイド関手とその実例 // マッカーディのストライプ図」に説明があります。

射のプロファイルとin記法もよく使うので、必要があれば次も参照してください。

モノイド・スタイルのモナドの定義

テキスト記法は図式順記法を使うので、必要があれば演算子記号の一覧表を確認してください。

モノイド・スタイルのモナドを (F, μ, η)/C と書いたとき、基礎となる圏Cと3つの構成素は（必ずしも小さくない）圏の圏CAT内で次のプロファイルを持ちます。

  1. C in CAT （基礎圏）
  2. F:C → C in CAT （台関手）
  3. μ::F＊F ⇒ F:C → C in CAT （乗法）
  4. η::C^ ⇒ F:C → C in CAT （単位）（C^ は IdC と同じ）

モノイド・スタイルのモナド法則は次の等式で書けます。

  1. assoc ::: μ＊F^ ; μ = F^＊μ ; μ :: F＊F＊F ⇒ F : C → C in CAT （結合律）
  2. lunit ::: η＊F^ ; μ = F :: C^＊F ⇒ F : C → C in CAT （左単位律）
  3. runit ::: F^＊η ; μ = F :: F＊C^ ⇒ F : C → C in CAT （右単位律）

左単位律、右単位律における左右の別は書き方・描き方に依存するので左右に絶対的意味はありません。

CATは2-圏〈厳密2-圏〉ですが、等式は2-圏の3-射です*1。次のように書いたほうが3-射であることが伝わるでしょう。

  • assoc ::: μ＊F^ ; μ ≡> F^＊μ ; μ :: F＊F＊F ⇒ F : C → C in CAT

等式＝3-射は、ストリング図の変形として表現されます。モナド法則（結合律と2つの単位律）がどのような変形かは後で出てくるので、絵は省略します。

拡張スタイルのモナドの定義

拡張スタイルのモナドを (T, η, (-)#)/C とします。Cは圏ですが、Tは関手ではないし、ηの自然性も仮定せず、(-)# は関手でも自然変換でもないオペレーターです。(-)# をExtとも書くことにします。T, η, Ext は、次のような形で定義します。

  1. For A∈|C|, T(A) in C （対象構成子*2）
  2. For A∈|C|, ηA:A → T(A) in C （単位）
  3. For A, B∈|C|, ExtA,B:C(A, T(B)) → C(T(A), T(B)) in Set （拡張オペレーター）

次の方針で図示します。描画方向は、縦結合が上から下、横結合が左から右です。

  1. T(A) を図式順で A.T と書いて、A T の順で横に並んだ2本のワイヤーにする。
  2. ηA を図式順で A.ηと書いて、A η の順で横に並んだワイヤーとノードにする。ηのノード形状は三角（'△'）にする。
  3. f;A → T(B) に対する f# = ExtA,B(f) は、fを表すノード＆ワイヤーを囲むボックスで描く。

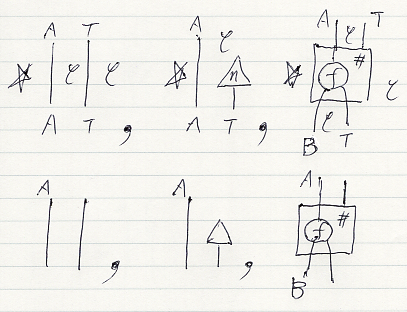

上段の絵では、エリア、ワイヤー、ノードにすべてラベルを付けています。

  1. エリア☆は、自明圏（単一対象と恒等射だけの圏）
  2. エリアCは、基礎圏
  3. ワイヤーAは、Cの対象の格上げ
  4. ワイヤーTは、対象構成子〈型構成子〉（関手ではないが、関手の対象パートになる）
  5. ノードηは、左に対象（の格上げ）があると射（の格上げ）になる射の族
  6. ノードfは、Cの射 f:A → B in C の格上げ
  7. 箱は、Extを表すオペレーターボックス

下段の絵では、ラベルがほぼ省略されています。実際の計算では、この程度の省略が行われます。

注意すべきは、この描画法は「正面からではなくて横から見て描いている」ことです。横が何を意味するかというと、「絵算をはじめた人への注意 // 3次元ビュー」のBさんからの視点です。通常の関手ボックスやストライプ図は正面（Aさん）から見ての絵です。

さて、拡張スタイルのモナド法則は次の等式で書けます。A, B, C は基礎圏Cの対象で、図式順記法を使います。

  1. A.η ; (f:A → B.T)# = (f:A → B.T)
  2. (A.η:A → A.T)# = (A.T)^ （(A.T)^ は idA.T と同じ）
  3. [(f:A → B.T);(g:B → C.T)#]# = (f:A → B.T)#;(g:B → C.T)#

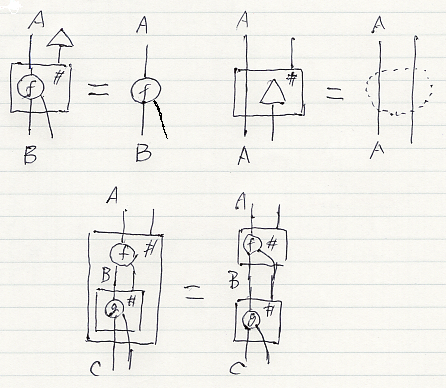

それぞれの等式は次のように図示されます。格上げを使って、絵はCAT内で解釈します。

絵の印象から、3つの等式をそれぞれ、

  1. 外単位律〈outer unit law〉
  2. 内単位律〈inner unit law〉
  3. 入れ子律〈nest law〉

と呼ぶことにします。

  1. ボックスの右上に接合された単位（△）はボックスごと消せる。
  2. ボックスに入れられた単位（△）はボックスごと消せる。
  3. ボックスの入れ子を、並んだ2個のボックスに変形できる。

逆向きの変形もできます。

モノイド・スタイルから拡張スタイルへ

モノイド・スタイルのモナド (F, μ, η)/C の構成素は次の方針で図示します。

  1. F:C → C はワイヤーで描く。
  2. μ::F＊F ⇒ F は黒丸（●）で描く。
  3. η::C^ ⇒ F は三角（△）で描く。

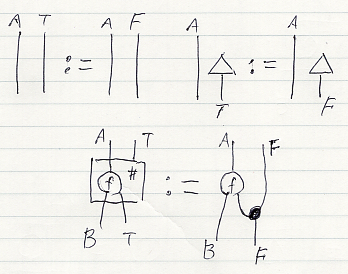

与えられたモノイド・スタイルのモナド (F, μ, η)/C から、拡張スタイルのモナド (T, η, (-)#)/C を構成するには、次のように定義します。

  1. A.T := A.F
  2. A.η := A.η
  3. (f:A → B.T)# := (f:A → B.T).F ; B.μ

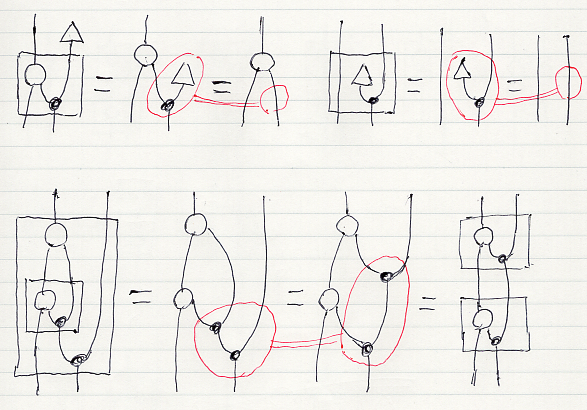

この定義のもとで、拡張スタイルのモナド法則（外単位律、内単位律、入れ子律）を示せばいいのですが、図の変形として比較的容易に示せます。

赤で描いているのは、モノイド・スタイルのモナドの右単位律、左単位律、結合律による変形です。（結合律による変形に、交替律によるノードの移動も混じってしまってますね。絵算あるある*3。）

拡張スタイルからモノイド・スタイルへ 素材の準備

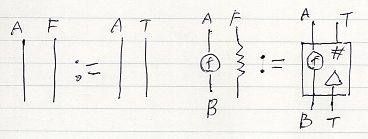

与えられた拡張スタイルのモナド (T, η, (-)#)/C から、モノイド・スタイルのモナド (F, μ, η)/C を構成するには、まずFを次のように定義します。

  • A.F := A.T （Fの対象パート）
  • (f:A → B).F := [(f:A → B) ; B.η]# （Fの射パート）

Fの射パートは、実線のワイヤーではなくて波線（グニグニ）にします*4。対象パートは F = T なので実線のままです。

定義したFが関手であることは証明する必要があります。関手性は次のとおりです。

  • (f;g).F = f.F ; g.F （結合の保存）
  • A^.F = (A.F)^ （恒等射の保存）

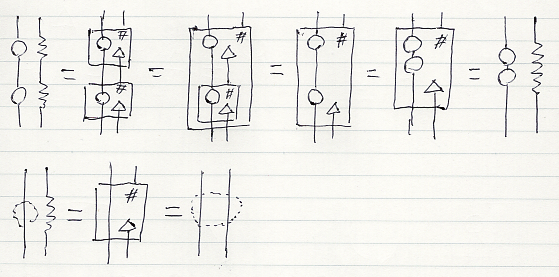

絵算で示しましょう。

絵の変形に使っているのは、F（波線）の定義、入れ子律、外単位律、内単位律です。

ηはそのまま使いますが、拡張スタイルのηでは自然性を仮定してなかったので、自然性の証明が必要です。（下の図式で、あえて対象にはT、射にはFを使っています。）

\require{AMScd} \begin{CD} A @>{A.\eta}>> A.T \\ @V{f}VV @VV{f.F}V \\ B @>{B.\eta}>> B.T \end{CD}\\ \mbox{commutative in }\mathcal{C}

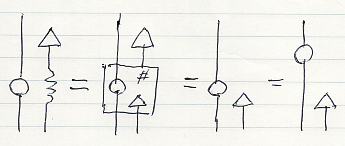

ストリング図における自然性は、エレベータ法則になります。以下のように示せます。

モノイド・スタイルのモナド乗法μは次のように定義します。

  • A.μ := [(A.T)^]# （対象に対しては T = F）

「定義されたモナド乗法」であることを強調するために、二重丸にしました。

μの自然性も証明が必要です。

\begin{CD} A.(T\ast T) @>{A.\mu}>> A.T \\ @V{f.(F\ast F)}VV @VV{f.F}V \\ B.(T\ast T) @>{B.\mu}>> B.T \end{CD}\\ \mbox{commutative in }\mathcal{C}

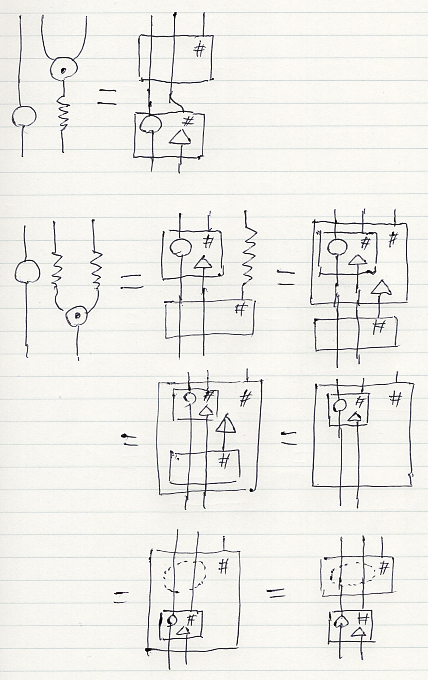

絵算でエレベータ法則を示します。使うのは（当然ながら）、μの定義、F（射パート）の定義、拡張スタイルのモナド法則だけです。

拡張スタイルからモノイド・スタイルへ 法則の証明

拡張スタイルのモナド (T, η, (-)#)/C から構成された F, μ, η からなるモノイド・スタイルのモナド (F, μ, η)/C が、結合法則、右単位律、左単位律を満たすことを示す必要があります。それを示せれば、構成された (F, μ, η)/C は間違いなくモノイド・スタイルのモナドになります。

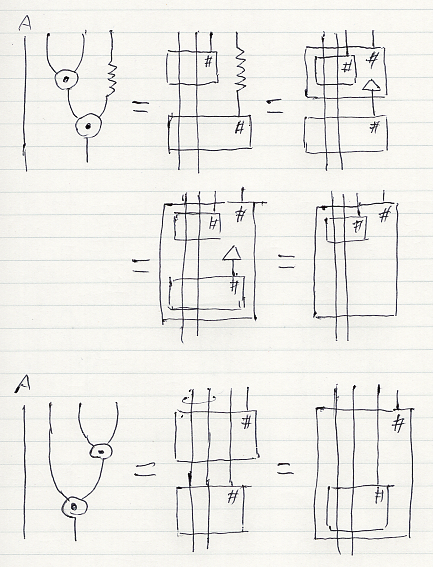

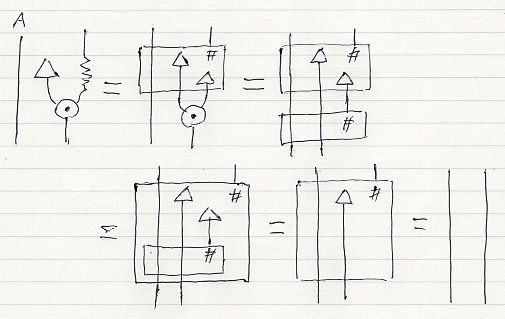

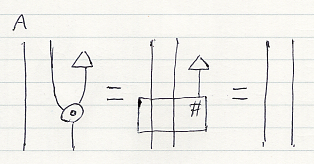

モノイド・スタイルのモナド法則は次のように示せます。煩雑になるので（それとめんどうなので）、ラベルは省略してますが、ラベルを補って解読してみてください。



おわりに

モノイド・スタイルはモノイドと同様に扱えるので、モナドの代数的な扱いには有利です。拡張スタイルはプログラミングではよく使われているし、モナド法則の証明がモノイド・スタイルより容易になる場合があります。それぞれ一長一短があるので、どちらか一方だけというわけにはいきません。

モノイド・スタイルと拡張スタイルは、可逆な翻訳で行き来できるという意味で同値です。この記事で、その同値性が成立することを実際に確認しました*5。細部まで観測することにより、両方のスタイルの定義が非常に巧みにできてるなーと感得できたのではないでしょうか。

*1:2-圏にも3次元以上の射が存在します。ただし、3次元以上には自明な射＝恒等射しかありません。

*2:プログラミングでは型構成子ですが、型を圏論の言葉で言えば対象です。

*3:交替律によるノードの移動は、無意識にできる（やってしまう）ので、テキスト計算だと2ステップ・3ステップを一度にやってしまうことが多いのです。

*4:以前、口頭で「絵算使えば簡単」とか言って計算し始めてうまくいかなかった事があります。グニグニを使わなかったせいだと思います。

*5:実は、行って返ってきたら元と同じである証明が欠けてますが、補ってくださいませ。
