JavaScriptと、ある種のツリー構造 (2)

昨日の記事「JavaScriptと、ある種のツリー構造 (1)」の続きです。HTMLのテーブル(table要素)を使ってツリーの絵を描く話です。

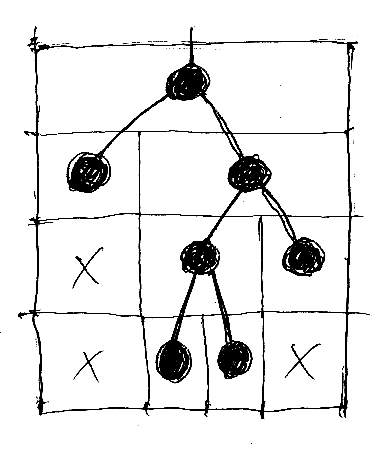

基本的なアイディアは単純で、次の図を眺めればすぐ分かるでしょう。

このような方法で描くことを想定して、ツリーのデータ構造を変えていこう、ということです。

内容:

  1. 実際にHTMLで試してみる
  2. ノードを描いてないセルをどう扱うか
  3. ノードとブランクの共通のインターフェイス
  4. ブランク特有のメソッド

実際にHTMLで試してみる

上の手描きの絵に対応するHTMLマークアップは次のようになります。

<table style="text-align:center">
 <tbody>
   <tr>       <td colspan=4></td>                </tr>
   <tr><td></td>    <td colspan=3></td>        </tr>
   <tr><td>×</td><td colspan=2></td> <td></td></tr>
   <tr><td>×</td><td></td><td></td><td>×</td></tr>
 <tbody>
</table>

このHTML断片を、日記エントリー内にそのまま埋め込んでみます。

×
××
↑ どうでしょうか? ツリーに見えなくもない、といったところかな。

ノードを描いてないセルをどう扱うか

先の図で、ツリーのノードが入ってない空欄のセルがあります。わかりやすいようにバッテンが記入されています。空欄セルをどうしよか? と考えて; ブックキーピングの目的からは空欄もデータとして持っておいたほうが良さそうだ、と結論しました。空欄に対応するダミーのデータをブランクと呼ぶことにします。ブランクは、ツリーの一部に組み込まれるのですが、レイアウト上のフィラー埋め草)なので、その存在があまり目立たないようにする必要もあります。 目立たない存在ということで、「JavaScriptと、ある種のツリー構造 (1)」と同じインターフェイスでツリーを触っている限り、ブランクは見えないようにします。ブランクの記述と操作は、新しく追加したフィールドやメソッドで行うことにします。 通常のノードとブランクは異なりますが似ています。こういう「異なるが似てる、似てるが異なる」ものを表現するとき、いくつかの方法があります。

  1. 同じクラスの(JavaScriptでは同じコンストラクターを持つ)インスタンスだが、フラグで区別する。
  2. スーパークラスとサブクラスのインスタンスとする。
  3. 同じスーパークラスから継承された2つの異なるサブクラスのインスタンスとする。

フラグを使うと、フラグのチェックが煩雑になりがちです。通常ノードとブランクでは、どっちがスーパークラスとも言えないので、スーパークラス/サブクラスの関係にするのも無理があります。三番目の「同じスーパークラスから継承された2つの異なるサブクラス」がふさわしいでしょう。

プログラマのためのJavaScript (号外):こんな継承はどう?」で紹介したような方法を使うと、JavaScriptでも継承はできるのですが、今回の場合、実装の再利用の恩恵がたいしてないので、気持ちの上で「共通のスーパークラス」を想定するだけにします。ノードとブランクのインターフェイスを「共通のスーパークラス」(脳内)に揃えるのは手でします。

ノードとブランクの共通のインターフェイス

ノードとブランクが共通に持つインターフェイスとは次のようなものです。

  1. フィールド tree -- ノード/ブランクをホストしているツリー全体
  2. フィールド parent -- 親のノード/ブランク
  3. フィールド child -- 子のノード/ブランク
  1. メソッド createBlankChild -- ブランクである子を生成する。
  2. メソッド removeBlankChild -- ブランクである子を削除する。
  3. メソッド remove -- 自分自身を削除する。
  4. メソッド pprint -- 自分から下のサブツリーをプリティプリントする。
  5. メソッド dispose -- ツリーから削除される支度をする。

最後のdisposeは、昨日の記事ではresetという名前だったのをリネームしました。ノード/ブランクをツリーから切り離すときにはdisposeを呼ぶようにはしてますが、今回は特に必要ないですね。

ブランク特有のメソッド

一般的には、ツリーのリーフノードの下にはブランクが数珠状にぶら下がっていることになります。そのような状態でノードの生成とかノードの削除とかするときは、子ノードの位置にあるブランクを通常ノードに“変身”させてしまったほうが良さそうです。2個の子ノードが必要なときは、ブランクの数珠(チェーン)を2本に増やしてから、「ブランク→ノード」の“変身”を2回実行します。

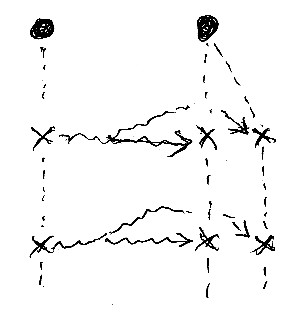

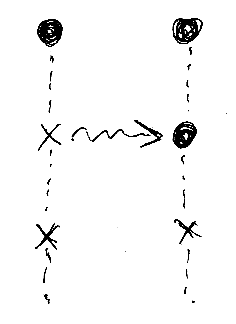

以下の図は、「ブランク→ノード」という“変身”と、ブランクのチェーンを2本に増やす操作を表しています。


これらの操作は、内部的に使用する予定なので、名前の先頭にアンダースコアを付けて、_mutateToNode と _dupChain とします。_mutateToNode と _dupChain を含めた、ブランク(Blank)のソースを以下に載せます。ノード(Node)の定義が少し変わっているので、先に示すと:

/** ノード */
function Node(value, tree) {
  value = value || "";
  tree = tree || null;

  this.value = value;
  this.tree = tree;
  this.parent = null;
  this._child = null;
  this._child2 = null;
}

child, child2にアンダースコアが付いた理由は後日説明します。それと、プリティプリント pprint の引数仕様が変わって、第1引数にtrueを入れるとブランクも含めて表示します。

以下に今日の時点のソースコード、Blankクラスだけです。テストもしてないし、「今日の」なので、明日には変わっているかも。

/** ブランク */
function Blank(tree) {
  tree = tree || null;

  this.tree = tree;
  this.parent = null;
  this.child = null;
}

Blank.prototype = {
  /** 子を持たない末端かどうかを返す */
  isBottom : function() {
    return (this.child === null);
  },

  /** ブランクな子ノードを作る */
  createBlankChild : function() {
    if (this.child) {
      throw new Error("already has child.");
    }
    this.child = new Blank(this.tree);
    this.child.parent = this;
  },

  /** ブランクな子ノードを削除する */
  removeBlankChild : function() {
    if (!this.child) {
      throw new Error("no child.");
    }
    if (!(this.child instanceof Blank)) {
      throw new Error("no a blnak.");
    }
    if (!this.child.isBottom()) {
      throw new Error("no a bottom.");
    }

    this.child.dispose();
    this.child = null;
  },

  /** 自分自身を削除する */
  remove : function() {
    if (!this.parent) {
      throw new Error("no parent, can not remove");
    }
    // 親に依頼する
    this.parent.removeBlankChild()
  },

  /** プリティプリントする */
  pprint : function(all, indent) {
    all = all || false;
    indent = indent || 0;

    if (!all) {
      return "";
    }
    var s = "";
    s += util.spaces(indent) + "(* BLANK *)" + "\n";
    if (this.child) {
      s += util.spaces(indent) + "{" + "\n";
      s += this.child.pprint(all, indent + 1);
      s += util.spaces(indent) + "}" + "\n";
    }
    return s;
  },

  /** ノードに変身する */
  _mutateToNode : function(v) {
    if (!this.parent || !(this.parent instanceof Node)) {
      throw new Error("bad parent, can not mutate.");
    }

    var node = new Node(v, this.tree);
    node.parent = this.parent;
    node._child = this.child;

    // 親の「自分への参照」をすり替える
    var c1 = this.parent._child;
    var c2 = this.parent._child2;
    if (this === c1) {
      this.parent._child = node;
    } else if (this === c2) {
      this.parent._child2 = node;
    } else {
      throw new Error("Something wrong.");
    }
    // 子の「自分への参照」をすり替える
    if (this.child) {
      this.child.parent = node;
    }
    // ツリーからの離脱
    this.dispose();
  },

  /** 自分自身から下のチェーンの、新しいコピーを作って返す */
  _dupChain : function() {
    if (!this.parent || !(this.parent instanceof Node)) {
      throw new Error("bad parent, can not dup chain.");
    }
    util.confirm( this.parent._child2 === null);

    var dup = firstDup = new Blank(this.tree);
    // 生成したブランクに親を設定
    firstDup.parent = this.parent
    // 親の「第二子への参照」を追加する
    this.parent._child2 = firstDup;

    var orig = this
    while (orig) {
      if (orig.child) {
	dup.createBlankChild();
	dup = dup.child;
      }
      orig = orig.child;
    }
    return firstDup;
  },


  dispose : function() {
    // 特に何もしない
  }
};
